AVシステムコントローラー

CVAS PROGless

EBISS-TPC07 / EBISS-IFBOX

オープン価格

※価格につきましては、取扱販売店へお問い合せください。

EBISS-TPC07:3461
EBISS-IFBOX:3460

EBISS-TPC07:4560353282776
EBISS-IFBOX:4560353282769

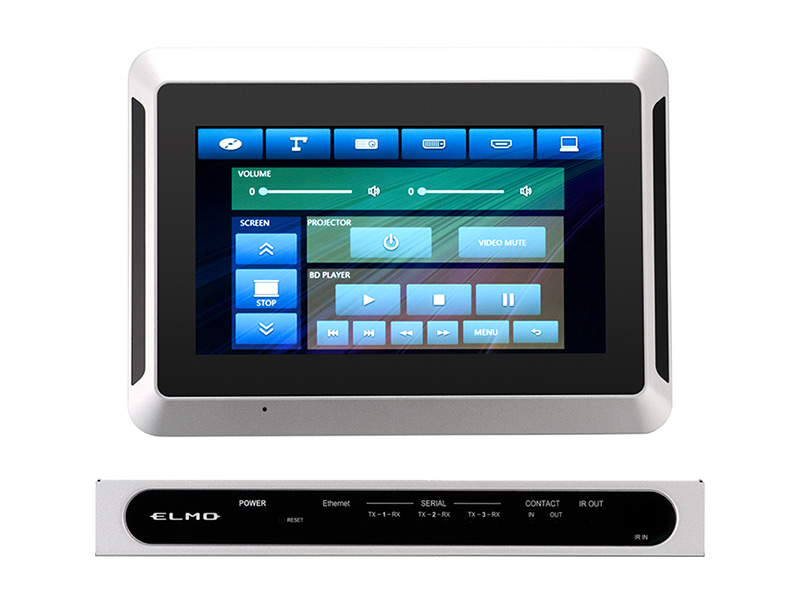

大学の教室・企業の会議室などのディスプレイや電動スクリーン、プロジェクターや室内照明などプレゼンテーション用オーディオ、ビジュアル機器を一括でコントロールし、利用促進を促すAVコントロールシステムです。7インチタッチパネル(EBISS-TPC07)と小型I/Fユニット(EBISS-IFBOX)の組み合わせで接続機器を制御し、機器の操作はタッチパネル上から行います。

パソコンや書画カメラ、プロジェクター、スクリーンなど、
さまざまなAV機器、ICT機器をまとめて集中コントロールするAVシステムソリューション

大学や企業などの小規模教室・会議室へ

整備されている機器や環境が変わっても準備の操作はいつでもワンタッチ

大学などゼミ室

企業など小会議室

デジタルサイネージ

ショールーム

プログラムもMy-selfで
ソフトウェア作成ツール Syn CVAS Designer

Syn CVAS DeginerはCVAS PROGlessのソフト作成や設定を行う専用ツール (Windows専用)です。
3ステップで簡単にプログラムを組むことができます。

STEP 1

ドラッグ&ドロップ操作で画面をデザイン

ドラッグ&ドロップで必要なボタン・オブジェクトを配置。大きさや位置は簡単な操作で行えます。

STEP 2

ボタンの機能割り当て

ドラッグ&ドロップで必要なボタン・オブジェクトを配置。大きさや位置は簡単な操作で行えます。

STEP 3

機器の接続設定 メーカー・機材に縛られません

機器の接続は、接続ポートごとに設定。プルダウン方式なので、初めての方でも設定できます。未登録の機器も新規で登録できるので、メーカー・機材に縛られることなく設定できます。

タッチパネルイメージ

作成者の用意した任意の背景やボタンアイコン(※PNG形式の画像)も利用できます。

IFBOX仕様

EBISS-IF-BOXは以下の端子を装備。様々なニーズに対応します。
・シリアル×3系統 ・接点出力×8系統・接点入力×4系統 ・赤外線出力×1系統・LAN制御(PJ Link制御など)

外観・寸法・各部名称

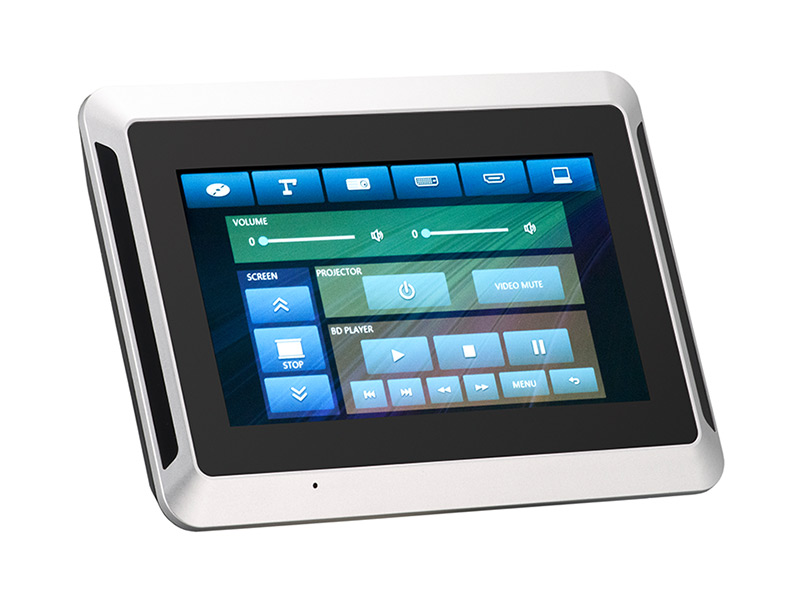

EBISS-TPC07

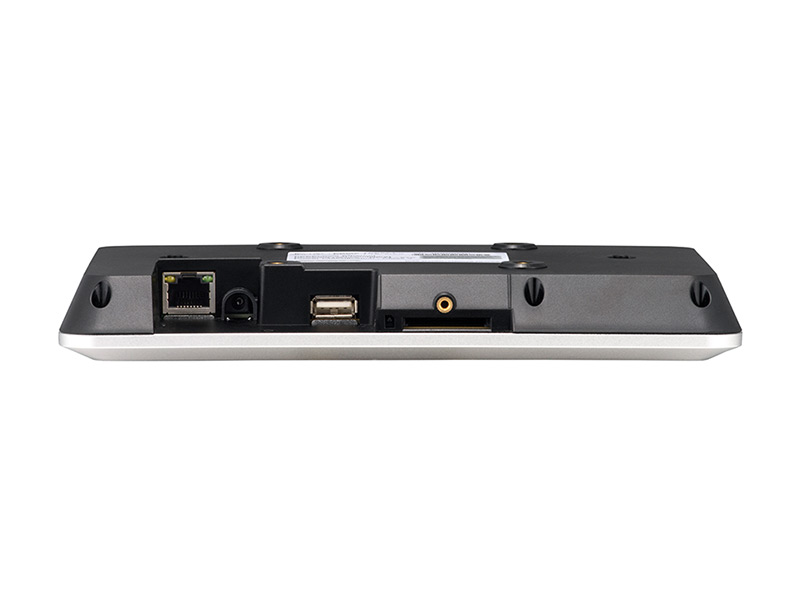

EBISS-TPC07

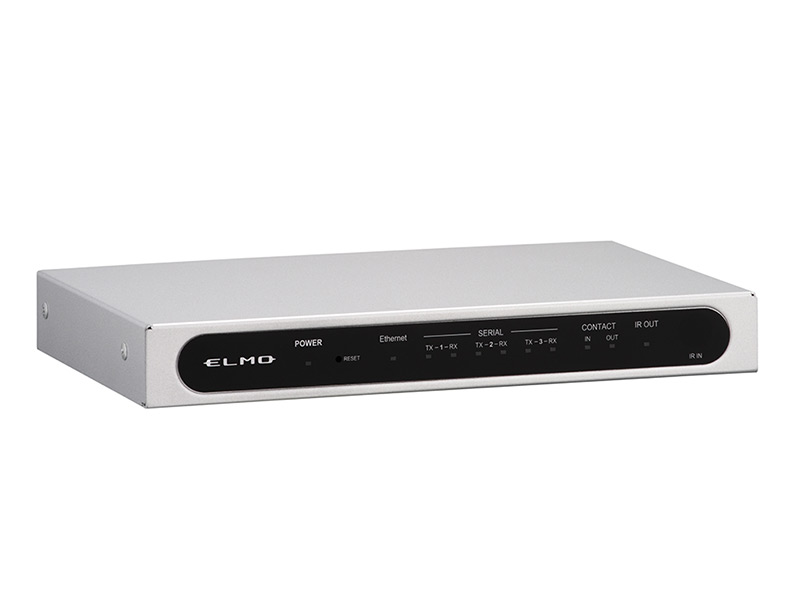

EBISS-IFBOX

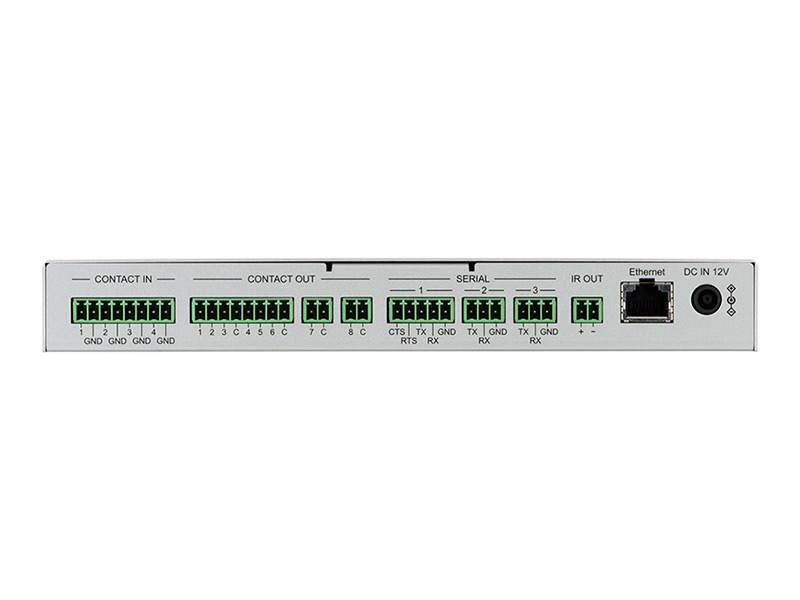

EBISS-IFBOX

仕様

cvas-progless

EBISS-TPC07

型名 EBISS-TPC07
CODE 3461
JAN 4560353282776
動作温度/湿度 0℃〜40℃ / 30%〜80% 結露しないこと
電源 DC5V(付属のACアダプタによる)
Power over Ethernet対応(PoE 802.3af)
制御端子 Ethernet×1 RJ45 10Base-T/100Base-Tx
インターフェース
  • USB2.0 ×1 :TypeA(画像データ移動用)
  • 本体リセットスイッチ
取付マウント VESA 75x75mm 準拠(スタンド取り外し時)
外形寸法 幅:206mm 奥行:104mm 高さ:125mm
質量 約750g

※仕様は予告なく変更する場合がございますのでご了承ください。

cvas-progless

EBISS-IFBOX

型名 EBISS-IFBOX
CODE 3460
JAN 4560353282769
動作温度/湿度 0℃〜40℃ / 30%〜80% 結露しないこと
電源 DC12V(付属のACアダプタによる)
制御端子
  • Ethernet×1
  • RJ45
  • 10Base-T/100Base-Tx
インターフェース
  • シリアルポート:RS-232C x3
    (3p端子台×2:RX,TX,GND、5p端子台×1:RX,TX,CTS,RTS,GND)
  • リレー接点出力x8:接点容量(DC24V 1A)
    (8p端子台×1:[1,2,3,C][4,5,6,C]、2p端子台×2[7,C][8,C])
  • 無電圧接点入力×4 8p端子台×1
  • 赤外線信号出力×1 2p端子台×1
  • 赤外線学習×1 内蔵
  • 本体リセットスイッチ
  • 初期化スイッチ(IPアドレスを初期化用)
本体制御端子
  • Ethernet×1
  • RJ45
  • 10Base-T/100Base-Tx
取付マウント 幅:208mm 奥行:132mm 高さ:27mm(突起部を除く)
質量 約750g

※仕様は予告なく変更する場合がございますのでご了承ください。
